Всем, кто хоть немного увлекается робототехникой, известна платформа Arduino, которая даёт возможность создавать интерактивные электронные объекты. Экспериментируя с этой платформой можно подтянуть свои знания по математике, физике и информатике. Но сама по себе платформа Arduino не так интересна без хороших проектов и интересных заданий. Поэтому мне захотелось собрать в этой статье краткую информацию обо всех обучающих наборах Arduino, которые могут быть интересны не только образовательным учреждениям и кружкам, но и просто любознательным детям или взрослым.

Обучающие наборы Arduino

Что такое Arduino?

Arduino – это платформа для прототипирования электронных интерактивных объектов, состоящая из двух простых в использовании составляющих:

    1. Аппаратные средства, а именно печатные платы Arduino.
    2. Программное обеспечение - Arduino Software (IDE).

Благодаря тому, что архитектура печатных плат и программное обеспечение являются полностью открытыми, платформа приобрела большую популярность, что послужило причиной появления большого количества клонов оригинальных печатных плат, всевозможных датчиков и других аппаратных средств совместимых с Arduino. Здесь нужно сразу отметить, что неоригинальные платы работают ничуть не хуже оригинальных, так что можете не бояться их приобретать. Кроме того появились альтернативные средства разработки, в том числе и графические, такие как Ardublock и miniBloq (подробнее см. в статье «Конструкторы программируемых роботов»).

Пара слов о наборах

Статья рассчитана на людей желающих приобщиться к миру электроники и программирования, но не знают с чего начать. Я не буду здесь рассматривать наборы, без каких либо учебников или уроков. От таких наборов будет мало пользы, если у вас поверхностные знания об Arduino или вы вообще не знакомы с этой платформой и не знаете с чего начинать. Рассмотрим наборы, для которых есть уроки, проекты или учебные планы для занятий на русском языке, и которые сразу укомплектованы всеми необходимыми электронными компонентами, т.е. всё необходимое в одной коробке. Для желающих приобрести перечисленные наборы я буду для удобства сразу давать ссылки на страницы магазина роботов «Роботбаза», где вы сможете это сделать.

Итак, вот какие наборы мне удалось найти:

Конструктор «Эвольвектор»

(Описание конструктора обновлено 02.11.2016) Серию электронных и робототехнических конструкторов "ЭВОЛЬВЕКТОР" выпускает российская компания ООО «ЭВОЛЬВЕКТОР». Все конструкторы делятся на три уровня:

    1. Наборы первого уровня помогут познакомиться с основами электроники. Эти наборы никак не связаны с платформой Arduino, и мы не будем рассматривать их в статье.
    2. А вот наборы второго уровня, как раз основаны на платформе Arduino и чуть ниже мы с ними познакомимся.
    3. Наборы третьего уровня предназначены для изучения одноплатных компьютеров и в их состав входит одноплатный компьютер Raspberry Pi 2. Эти наборы мы также не будем рассматривать в рамках этой статьи.

Наборы второго уровня рассчитаны на возраст от 12 лет и существуют четырёх разных объёмов: стартовый, основнойрасширенный и расширенный Робот+. Каждый из них комплектуется учебными пособиями и диском с примерами готовых программ и программным обеспечением Arduino IDE. Отличаются они количеством электронных компонентов и количеством уроков, которые можно выполнить с помощью этих наборов. В стартовом наборе 7 уроков, в основном – 20, в расширенном – 28, а в расширенном Робот+ - 33. Каждый урок сопровождается экспериментом, который иллюстрирует работу компонента или устройства или позволяет реализовать мини-проект. Большим плюсом конструктора является наличие переходных комплектов, позволяющих усовершенствовать стартовый набор до основного, основной – до расширенного и расширенный - до расширенного Робот+. Итак, рассмотрим каждый из наборов подробнее:

Стартовый набор. Стоимость 3490 руб. Предназначен для первого знакомства с платформой Arduino. Набор включает в себя учебное пособие, рассчитанное на новичков, и содержит 7 уроков:

        • Урок 1. Основы программирования.
        • Урок 2. Управление светодиодом.
        • Урок 3. Управление серводвигателем.
        • Урок 4. Управление RGB светодиодом.
        • Урок 5. Работа с кнопкой.
        • Урок 6. Схема светофора.
        • Урок 7. Работа с датчиками: термодатчик.

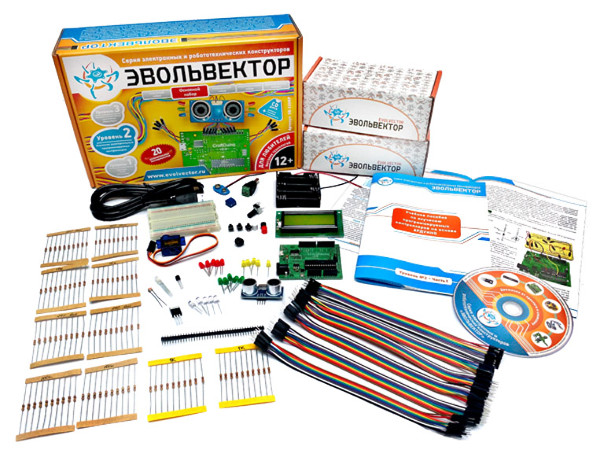

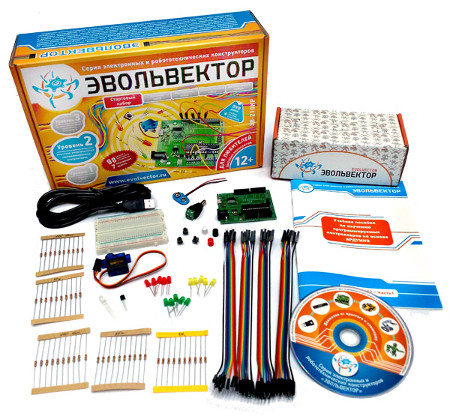

Конструктор "Эвольвектор". Стартовый набор

Электронные компоненты набора следующие:

        • Российский Arduino-совместимый контроллер - CraftDuino V 2.0;
        • Макетная плата 82х53;
        • Набор светодиодов (5 красных, 5 жёлтых и 5 зеленых);
        • 50 резисторов разного сопротивления;
        • 3 тактовые кнопки с цветными колпачками;
        • Разъем для питания контроллера;
        • Кабель USB - micro-USB длиной 1,8 м.;
        • Серводвигатель Sg-90s;
        • RGB светодиод;
        • Аналоговый температурный датчик LM335Z;
        • 40 соединительных проводов «папа-папа» длиной 20 см;
        • Разъем для питания контроллера от батарейки типа «крона» - 9 вольт.

Основной набор. Стоимость 4730 руб. Этот набор содержит ещё больше уроков и электронных компонентов, чем стартовый набор. В наборе помимо учебного пособия с семью уроками, которое есть в стартовом наборе, появляется второе пособие ещё на 13 уроков (т.е. всего в этом наборе будет 20 уроков):

        • Урок 8. Вывод информации на LCD экран.
        • Урок 9. Комнатный термометр.
        • Урок 10. Работа с транзистором.
        • Урок 11. Работа с фоторезистором. «Механический сигнализатор света».
        • Урок 12. Использование бузера. Сборка бузерного будильника с мелодией.
        • Урок 13. Работа с датчиками: ультразвуковой датчик расстояния.
        • Урок 14. Создание электронной рулетки.
        • Урок 15. Автоматизация работы. Имитация турникета в метро.
        • Урок 16. Создание функций. Управление «светофором» с помощью функций.
        • Урок 17. Многофункциональность кнопок.
        • Урок 18. Создание электронной «Музыкальной шкатулки».
        • Урок 19. Следящий сервопривод.
        • Урок 20. Обобщение знаний. Создание коробочного робота.

Конструктор "Эвольвектор". Основной набор

А вот, что добавляется из электроники:

        • Текстовый экран с поддержкой русского шрифта 16х2;
        • Ещё 50 дополнительных резисторов разного сопротивления;
        • Ультразвуковой дальномер HC-SR04;
        • Фоторезистор VT93N1;
        • Электромагнитный излучатель (бузер);
        • Батарейный отсек на 4 батарейки АА;
        • 20 соединительных проводов «мама-папа» длиной 20 см;
        • 5 белых светодиодов;
        • Полевой транзистор;
        • Штырьковый соединитель (40 pin);
        • Переменный резистор (потенциометр);
        • Болтовой клеммник.

Расширенный набор. Стоимость 7345 руб. В этом наборе есть все уроки основного набора, и ещё 8 дополнительных уроков. Т.е. всего здесь в вашем распоряжении будет 28 уроков. Вот уроки, которые здесь появляются:

        • Урок 21. Массивы переменных в программировании. Создание «Музыки света».
        • Урок 22. Четырехразрядный 7-сегментный цифровой индикатор. Вывод одной цифры.
        • Урок 23. Вывод на сегментный индикатор нескольких цифр. Мини-проект «Секундомер».
        • Урок 24. Использование микросхем совместно с контроллером. Расширитель выходов.
        • Урок 25. Создание библиотек. Библиотека для управления 7-сегментным индикатором.
        • Урок 26. Использование конденсаторов с контроллером. Механический сигнализатор заряда.
        • Урок 27. Разновидности двигателей для роботов. Мини-проект «Поле чудес».
        • Урок 28. Управление шаговым двигателем. Проект механического термометра.

Расширенный набор Эвольвектор

Вот какие комплектующие здесь появляются по сравнению с основным набором:

        • Дополнительно 100 резисторов разного сопротивления;
        • 5 выпрямительных диодов;
        • Сдвиговый регистр (8 каналов);
        • Шаговый электродвигатель;
        • Отвёртка крестовая;
        • Цифровой 7-сегментный индикатор (4 разряда);
        • Драйвер электродвигателя;
        • 2 мотора-редуктора с проводами 180 мм и конденсатором;
        • Набор конденсаторов;
        • 8 батареек АА.

Расширенный набор Робот+. Стоимость 11850 руб. Это самый продвинутый и интересный набор из всей серии, ведь с помощью него вы уже научитесь собирать колёсного робота, который будет уметь танцевать, следовать по линии и объезжать препятствия. Кроме того этим роботом вы научитесь управлять дистанционно. Набор содержит все уроки и детали, которые есть в расширенном наборе, плюс ещё дополнительно 5 уроков и множество деталей для сборки колёсного робота. Вот какие уроки здесь появляются:

        • Урок 29. Сборка колесного робота. Обучение робота танцам.
        • Урок 30. Передача инфракрасных сигналов. Дистанционное управление роботом.
        • Урок 31. Обучение движению робота по линии и объезду препятствий.
        • Урок 32. Экранное меню и бегущая строка на экране робота.
        • Урок 33. Создание многофункционального робота с выбором режимов работы.

Конструктор "Эвольвектор". Расширенный набор

А вот какие комплектующие появятся по сравнению с расширенным набором:

        • Инфракрасный фотоприемник;
        • Инфракрасный пульт дистанционного управления;
        • Колесо поворотное;
        • Набор установочных стоек;
        • Корпус робототехнического шасси ШРЭК-3;
        • 2 датчика линии;
        • 2 колеса;
        • Набор крепежа;
        • Дополнительные материалы для экспериментов (шаблоны для вырезания);
        • Гаечный ключ.

Подробности по наборам «Эвольвектор» второго уровня, основанным на платформе Arduino, можете посмотреть на сайте производителя здесь. Все перечисленные выше наборы можете приобрести в магазине роботов «Роботбаза» на странице конструктора «Эвольвектор».

Книжная серия «Дерзай!»

Подходящих под тематику статьи наборов по электронике «Дерзай!» от издательства «BHV» я нашёл 4. Все они рассчитаны на возраст от 14 лет. Во всех этих наборах есть большое количество электронных компонентов и книга, в которой вы найдёте проекты и прочую интересную информацию о платформе Arduino. Всего я обнаружил 2 книги, на основе которых сделаны наборы:

        • Книга «Проекты с использованием контроллера Arduino», 2-е изд., автор Виктор Петин;
        • Книга «Изучаем Arduino: инструменты и методы технического волшебства», автор Джереми Блум.

Итак, давайте посмотрим, какие наборы «Дерзай!» существуют и что в них есть.

«Изучаем Arduino. Стартовый набор + книга». Стоимость от 4036 руб. С помощью набора вы сможете выполнить 9 учебных уроков и создать 5 готовых проектов, которые описаны в приложенной книге «Проекты с использованием контроллера Arduino» Виктора Петина. Уроки и проекты следующие:

        • Урок 1. Плавное регулирование яркости;
        • Урок 2. Подключение кнопки;
        • Урок 3. Работа с монитором порта;
        • Урок 4. Подключение датчика температуры и влажности, работа с монитором порта;
        • Урок 5. Подключение модуля часов;
        • Урок 6. Работа с жидкокристаллическим экраном;
        • Урок 7. Модуляции;
        • Урок 8. Подключение фоторезистора;
        • Урок 9. Подключение фоторезистора и 8-ми светодиодов.
        • Проект 1. Бегущий огонек;
        • Проект 2. Секундомер;
        • Проект 3. Тренер;
        • Проект 4. Цветная температура;
        • Проект 5. Метеостанция.
        • Проект 6. RGB-ночник.

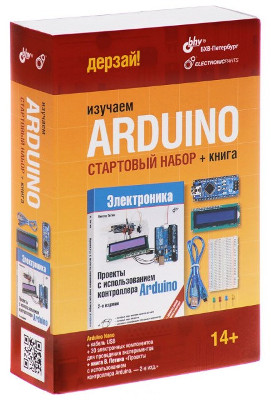

Набор "Изучаем Arduino. Стартовый набор + книга" из серии "Дерзай!"

Кроме этого в книге дана подробная справка по языку программирования, используемому в Arduino IDE, и описано как практически можно применять платформу Arduino.

Электронные компоненты следующие:

        • Контроллер Arduino Nano;
        • Кабель USB;
        • Макетная плата Test Board LS4G;
        • 10 проводов Du Pont («папа-мама»);
        • 20 проводов Du Pont («папа-папа»);
        • 3 тактовые кнопки;
        • Фоторезистор:
        • Потенциометр:
        • Датчик влажности DHT11;
        • Модуль «часы» DS1302;
        • LCD экран 1602 IIC/I2C;
        • Динамик 8 Ом;
        • Светодиод RGB;
        • Светодиоды (2 синих, 2 жёлтых, 2 красных и 2 зелёных);
        • 5 резисторов 220 Ом;
        • 5 резистор 10 кОм;
        • Резистор 100 Ом;
        • Резистор 4,7 кОм.

Набор «Метеостанция» для экспериментов с контроллером Arduino + Книга. В продаже этот набор я не нашёл, но оптовая стоимость такая же как и у предыдущего набора. В этом наборе та же книга Виктора Петина, что и в наборе, который был описан выше, но здесь немного другой набор деталей, и здесь вы найдёте шарик для пинг-понга и детали корпуса для сборки метеостанции, как показано на картинке ниже. Кроме метеостанции вы также сможете создать готовые проекты (но не уроки), перечисленные чуть выше для набора «Изучаем Arduino. Стартовый набор + книга».

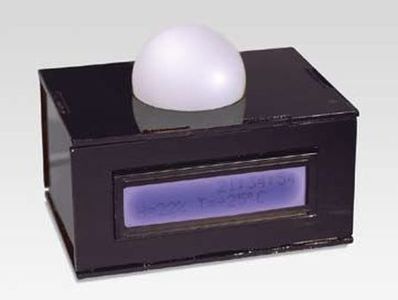

Метеостанция собранныя из набора для экспериментов с контроллером Arduino

Комплектующие набора следующие:

        • Контроллер Arduino Nano;
        • Макетная плата Breadboard 8.5x5.5 см;
        • Фоторезистор;
        • 8 резисторов 220 Ом;
        • Резистор 10 кОм;
        • Светодиод RGB;
        • Светодиоды (2 синих, 2 жёлтых, 2 красных и 2 зелёных);
        • Кнопка тактовая;
        • Датчик влажности DHT11;
        • Модуль часы DS1302;
        • Текстовый экран (LCD 1602 i2c);
        • 15 проводов «папа-папа»;
        • 7 проводов «папа-мама»;
        • Кабель USB типа A-B;
        • Шарик для пинг-понга;
        • Детали корпуса для метеостанции.

Набор "Метеостанция" для экспериментов с контроллером Arduino + Книга

Изучаем Arduino. Книга + учебный набор для экспериментов. Стоимость от 5140 руб. В этом наборе уже будет книга Джереми Блума «Изучаем Arduino: инструменты и методы технического волшебства».

С этим набором вы сможете создать следующие проекты:

        • Ночник на RGB-светодиоде, управляемый кнопкой;
        • Индикатор температуры;
        • Ночника на RGB-светодиоде, управляемый фоторезистором;
        • Радиальный датчика расстояния;
        • Генератор мелодий;
        • Датчик приближение с отображением данных в виде «гистограммы расстояний».

Набор "Изучаем Arduino". Книга + учебный набор для экспериментов

А вот компоненты набора:

        • Контроллер Arduino Uno;
        • Кабель USB;
        • Плата прототипирования;
        • 40 проводов «папа-папа»;
        • 40 проводов «папа-мама»;
        • 40 резисторов разного сопротивления;
        • 5 тактовых кнопок;
        • Светодиоды (8 красных, 5 зелёных, 5 синих, 5 жёлтых);
        • 3 RGB светодиода;
        • Фоторезистор;
        • Датчик температуры TMP36;
        • Батарейка 9В;
        • Клипса для батарейки 9 В;
        • Линейный регулятор L4940V5;
        • Электролитический конденсатор 22 мкФ;
        • Электролитический конденсатор 1 мкФ;
        • Керамическая емкость 1 мкФ;
        • 2 транзистора PN2222 NPN BJT;
        • Ультразвуковой датчик;
        • Мост 24 SN754410;
        • Сдвиговый регистр 74HC595 8Bit;
        • Диод 1N4004;
        • Потенциометр;
        • Серводвигатель;
        • Двигатель постоянного тока;
        • Динамик 8 Ом.

Набор «Умный дом» для экспериментов с контроллером Arduino + Книга. Стоимость от 5540 руб. В этом наборе та же книга Джереми Блума, что и в наборе описанном выше. С помощью набора вы сможете сделать следующие проекты:

        • Универсальная сигнализация;
        • Автоматизация освещения для растений домашнего сада;
        • Управление освещением в квартире;
        • Включение устройств по «секретным хлопкам»;
        • «Умный дом».

Набор "Умный дом" для экспериментов с контроллером Arduino + Книга

Набор компонентов здесь отличается от предыдущего набора:

        • Контроллер Arduino Uno;
        • Макетная плата Breadboard 8,5x5,5 см;
        • Датчик звука;
        • Датчик движения HC-SR501;
        • Датчик углекислого газа MQ-135;
        • Модуль реле 4х;
        • Светодиоды (2 красных, 2 зелёных, 2 синих, 2 жёлтых);
        • Потенциометр;
        • Фоторезистор;
        • Пьезопищалка;
        • 2 кнопки;
        • 8 резисторов 220 Ом;
        • Резистор 10 кОм;
        • 15 проводов «мама-папа»;
        • 7 проводов «папа-папа»;
        • Кабель USB.

Подробности по наборам «Дерзай!» вы всегда сможете посмотреть на сайте издательства здесь.

Мастер Arduino

Наборы «Мастер Arduino» отечественного производителя «Смайл» не комплектуются никакими учебными пособиями. Однако в продаже можно найти комплект из набора «Мастер Arduino» и книги Улли Соммера «Программирование микроконтроллерных плат Arduino/Freeduino». Только поэтому я рассмотрю эти наборы в статье.

Наборов «Мастер Arduino» существует три версии: Старт (стоимость комплекта с книгой 2400 руб.), Light (стоимость комплекта с книгой 4020 руб.) и XXL (стоимость комплекта с книгой 5520 руб.). Отличаются они количеством деталей. Все три версии можно приобрести в комплекте с книгой.

Набор "Мастер Arduino XXL" и книга Улли Соммера "Программирование микроконтроллерных плат Arduino/Freeduino"

В книге Улли Соммера «Программирование микроконтроллерных плат Arduino/Freeduino» рассмотрены общие сведения о микроконтроллерах, контроллерах Arduino, плат расширений и других комплектующих, описаны основы программирования Arduino и приведены 33 эксперимента:

    1. Мигание светодиодом;
    2. Регулятор уровня яркости светодиода;
    3. Плавное мигание;
    4. Подавление дребезга контактов кнопки;
    5. Задержка включения;
    6. Задержка выключения;
    7. Переменное мигание светодиодами;
    8. ЦАП на основе ШИМ-порта;
    9. Воспроизведение звука и мелодии с помощью пищалки;
    10. Мерцающий свет свечи;
    11. Контроль персонала на проходной;
    12. Часы реального времени;
    13. Школьные часы;
    14. Управление вентилятором;
    15. Автомат уличного освещения;
    16. Сигнализация;
    17. Кодовый замок;
    18. Измеритель ёмкости конденсатора;
    19. Считывание сопротивления потенциометра;
    20. Сенсорная кнопка;
    21. Конечный автомат;
    22. 6-канальный вольтметр;
    23. Самописец напряжения;
    24. Осциллограф;
    25. Устройство регистрации данных Stampplot;
    26. Управление портами с компьютера;
    27. Реле температуры;
    28. Считывание данных с датчика температуры LM75 с I?C;
    29. Ввод/вывод данных через расширитель порта PCF8574;
    30. Считывание данных с ультразвукового датчика;
    31. Сопряжение платы Arduino с модулем GPS;
    32. Управление сервоприводом;
    33. Управление 4-разрядным LCD-экраном.

Но не все проекты, описанные в книге, вы сможете сделать с помощью наборов «Мастер Arduino». Ниже я привожу таблицу, в которой я собрал перечень комплектующих наборов «Мастер Arduino» и комплектующих, которые требуются для проектов, описанных в книге.

Комплектующие Детали, необходимые для экспериментов из книги Доп. детали для доп. экспериментов из книги Мастер Arduino XXL Мастер Arduino Light Мастер Arduino Старт
Arduino UNO R3 1   1 1 1
USB кабель 1   1 1 1
LCD дисплей LCM1602K-FSW-GBW-R 16Х2     1
LCD дисплей 20x4   1
Гибкие проводники (набор FF)     1 1
Гибкие проводники (набор MM) 1   1 1 1
Датчик температуры LM75AD   1 1 1
Джойстик двухкоординатный     1
Диод 1N4148 1   10 5
Индикатор 7-ми сегм. 4-х разр. Общий катод     1
Кнопка 2   5 5 5
Конденсатор 100 мкФ     3
Конденсатор 1 мкФ 1   10
Макетная плата для монтажа без пайки 1   1 1 1
Модуль Bluetooth НС-05     1
Потенциометр 10 кОм 1   5 2
Пульт ИК     1
Пьезоизлучатель 1   1 1 1
Разъём-гребёнка 40 выводов     1 1
Расширитель портов ввода/вывода PCF8574   1 1
Резистор 1 кОм         5
Резистор 1,5 кОм 3   10 10
Резистор 10 кОм 1   10 10
Резистор 150 Ом         5
Резистор 220 Ом     10 10
Резистор 4,7 кОм 1 1 10 10
Резистор 47 кОм 1
Резистор 68 кОм 1   10 10
Реле 12 В     1
Светодиод RGB       1 1
Светодиод жёлтый 2   10 5 1
Светодиод зелёный 1   10 5 1
Светодиод красный 1   10 5 1
Светодиод синий     10 5 1
Сервопривод   1 1 1
Транзистор ВС548С 1   10 5
Ультразвуковой датчик HC-SR04   1 1 1
Фотоприёмник     1
Фоторезистор 1   2 2 1
Приёмник GPS   1

Красным цветом я отметил недостающие в наборах детали. Жёлтым цветом отметил LCD дисплей, который в наборе «Мастер Arduino XXL» есть, но для проектов книги нужен дисплей размером 20x4, а в наборе дисплей меньшего размера – всего 16x2. Анализ проектов, приведённых в книге, я не делал, поэтому не могу сказать, какие из них вы сможете сделать, а какие – нет. Но, как видно из таблицы, ни один из наборов не содержит все необходимые комплектующие, используемые для экспериментов из книги.

Несмотря на недостатки комплектов, наборы «Мастер Arduino» могут понравиться людям, которые хотят недорого приобрести большое количество комплектующих, не боятся экспериментов и готовы самостоятельно искать в Интернете новые идеи. Также плюсом является наличие пластикового кейса для хранения. А вот и страница наборов «Мастер Arduino» в магазине «Роботбаза».

Матрёшка

Наборы «Матрёшка» от компании «Амперка» рассчитаны на возраст от 10 лет и существует они в трёх версиях: «Матрёшка X» (стоимостью 3000 руб.), «Матрёшка Y» (стоимостью 3990 руб.) и «Матрёшка Z» (стоимостью 4890 руб.). Все версии наборов можно по тем же ценам найти на странице «Матрёшек» в магазине «Роботбаза». Версии отличаются друг от друга количеством деталей и количеством экспериментов, которые вы сможете сделать. В каждом из наборов есть брошюра с теоретической частью и экспериментами и комплект деталей достаточный для выполнения этих экспериментов. Сюда вложена оригинальная плата Arduino UNO Rev3, произведённая в Италии.

Наор "Матрёшка Z"

Из набора «Матрёшка X» вы можете сделать 8 устройств, из набора «Матрёшка Y» - 17 устройств, а из набора «Матрёшка Z» - все 20. Вот список всех 20-ти устройств:

    1. Маячок;
    2. Маячок с нарастающей яркостью;
    3. Светильник с управляемой яркостью;
    4. Терменвокс;
    5. Ночной светильник;
    6. Пульсар;
    7. Бегущий огонёк;
    8. Мерзкое пианино;
    9. Миксер;
    10. Кнопочный переключатель;
    11. Светильник с кнопочным управлением;
    12. Кнопочные ковбои;
    13. Секундомер;
    14. Счётчик нажатий;
    15. Комнатный термометр;
    16. Метеостанция;
    17. Пантограф;
    18. Тестер батареек;
    19. Светильник, управляемый по USB;
    20. Перетягивание каната.

Все перечисленные проекты доступны для ознакомления в электронном виде здесь.

А вот таблица с комплектацией всех наборов:

  Матрёшка X Матрёшка Y Матрёшка Z
Платформа Arduino Uno 1 1 1
Монтажная площадка для Arduino 1 1 1
Макетная плата Breadboard Half 1 1 1

Резисторы на 220 Ом

10

30

30

Резисторы на 1 кОм



10

10

Резисторы на 10 кОм

10

10

10

Переменный резистор (потенциометр)

1

1

1

Фоторезистор



1

1

Термистор



1

1

Конденсаторы керамические на 100 нФ



10

10

Конденсаторы электролитические на 10 мкФ



10

10

Конденсаторы электролитические на 220 мкФ



10

10

Транзисторы биполярные



5

5

Транзистор полевой MOSFET



1

1

Диоды выпрямительные



5

5

Светодиоды 5 мм красные

12

12

12

Светодиоды 5 мм зелёные



4

4

Светодиоды 5 мм жёлтые



4

4

Трёхцветный светодиод



1

1

7-сегментный индикатор



1

1

Кнопка тактовая

5

5

5

Пьезо-пищалка



1

1

Выходной сдвиговый регистр 74HC595



1

1

Инвертирующий Триггер Шмитта



1

1

Клеммник нажимной



1

1

Соединительные провода «папа-папа»

65

65

65

Кабель USB тип A — B

1

1

1

Кабель питания от батарейки Крона



1

1

Штырьковые соединители (1?40)



1

1

Мотор FA-130



1

Микросервопривод



1

Светодиодная шкала



1

Текстовый экран 16?2



1

Образовательный набор «Амперка»

Образовательный набор «Амперка» выпускает тоже компания «Амперка». Набор рассчитан на возраст от 12 лет и разработан специально для школ и робототехнических кружков, но никто не запрещает приобрести такой себе домой. В комплекте вы найдёте учебник, рассчитанный на проведение 17-ти школьных уроков (это ровно одно полугодие при занятиях раз в неделю). Один набор рассчитан на 1-2 учебных мест. К концу курса ученики научатся создавать автономного робота, который сможет двигаться по линии. Образовательные наборы «Амперка» сертифицированы и соответствуют ГОСТ 25779-90. Набор уникален ещё и тем, что кроме электроники и учебника вы получаете онлайн-поддержку от «Амперки». Стоимость набора 15900 руб.

Образовательный набор "Амперка"

Итак, давайте посмотрим, что есть в наборе:

        • Контроллер Arduino Uno;
        • 2 датчика линии;
        • Датчик наклона;
        • 2 фоторезистора;
        • 2 термистора;
        • 4 тактовые кнопки;
        • 2 потенциометра;
        • Макетная доска;
        • 75 соединительных проводов;
        • USB-кабель;
        • Разъём для батарейки;
        • Двухколёсное шасси робота;
        • Сервопривод;
        • Текстовый ЖК-экран;
        • 2 7-сегментных индикатора;
        • Светодиоды (12 красных, 4 жёлтых, 4 зелёных, )
        • 2 трёхцветных светодиодов;
        • 2 пьезоизлучателя звука;
        • Набор резистрово разного сопротивления;
        • 10 биполярных транзисторов
        • 4 транзистора MOSFET;
        • 2 микросхемы CD4026;
        • 5 выпрямительных диодов;
        • Мультиметр цифровой;
        • Драйвер моторов Motor Shield;
        • Расширитель портов Troyka Shield.

Уроки, которые вы найдёте в учебнике следующие:

    1. Что такое микроконтроллер? Практика: мигание светодиодом.
    2. Обзор языка программирования Arduino.
    3. Электронные компоненты. Практика: железнодорожный светофор.
    4. Ветвление программы. Практика: SOS при помощи процедур.
    5. Массивы и пьезоэлементы. Практика: воспроизведение звуков и произвольных слов на азбуке Морзе.
    6. ШИМ и смешение цветов. Практика: управление яркостью светодиода, смешение и восприятие цветов, радуга из трёхцветного светодиода.
    7. Сенсоры. Практика: распознавание наклона с помощью датчика наклона.
    8. Кнопка — датчик нажатия. Практика: кнопочный выключатель, шумы, дребезг, стабилизация сигнала кнопки.
    9. Переменные резисторы. Практика: делитель напряжения, потенциометр, фоторезистор, термистор.
    10. Семисегментный индикатор. Практика: работа с индикатором.
    11. Микросхемы. Практика: работа с драйвером CD4026.
    12. Жидкокристаллические экраны. Практика: работа с экраном, вывод русских букв на экран.
    13. Соединение с компьютером. Практика: передача данных с компьютера, азбука Морзе.
    14. Двигатели. Практика: управление двигателем.
    15. Транзисторы. Практика: работа с транзисторами, управление скоростью двигателя.
    16. Сборка мобильного робота. Практика: сборка мобильного робота, движение робота.
    17. Езда робота по линии. Практика: создание алгоритма езды по линии, создание собственной библиотеки.

Подробности о наборе можно узнать на сайте производителя здесь. Приобрести образовательный набор «Амперка» можно также в магазине роботов «Роботбаза».

Какой образовательный набор Arduino купить?

Вот мы и подошли к финальному и самому главному вопросу, ради которого и была написана эта статья: какой образовательный набор Arduino купить?

После того как мы узнали про все наборы и сравнили их становится очевидно, что самые полные и продуманные наборы – это расширенный набор Робот+ конструктора «Эвольвектор» и образовательный набор «Амперка».

Расширенный набор Робот+ конструктора «Эвольвектор» содержит наибольшее количество уроков и деталей из всех представленных в статье наборов. В наборе есть всё необходимое для самостоятельных занятий, включая инструмент (отвётка и гаечный ключ) и батарейки. Возможности робота, собранного из этого набора, больше чем у робота от Амперки: помимо датчиков линии, которые есть в обоих наборах, у робота от Эвольвектора будет датчик расстояния (возможность видеть препятствия) и дистанционное управление. При этом набор от Эвольвектора стоит дешевле образовательного набора «Амперка»: 11850 руб. против 15900 руб. Набор смело можно рекомендовать для самостоятельного изучения дома любителям техники, электроники и программирования.

Образовательный набор «Амперка» можно рекомендовать как для образовательных учреждений, так и для домашнего самообразования. Здесь кроме создания электронных устройств, вы научитесь собирать автономного робота следующего по линии. Все уроки хорошо выстроены и материал в них излагается от простого к сложному. К тому же, этот набор сертифицирован и соответствует ГОСТ 25779-90. Большим плюсом также является поддержка производителя.

Если образовательный набор «Амперка» или расширенный набор Робот+ конструктора «Эвольвектор» для вас слишком дороги, можно обратить внимание на наборы «Матрёшка» и стартовый, основной или расширенный конструкторы «Эвольвектор». Из «Матрёшек» стоит обратить внимание только на полный набор «Матрёшка Z», т.к. здесь вам будут доступны максимальное количество упражнений. Покупая один из этих наборов, вы получаете готовое решение в одной коробке: уроки и всё необходимое для их самостоятельного выполнения дома. Но в отличие от образовательного набора «Амперка» и расширенного набора Робот+ конструктора «Эвольвектор», автономных роботов из этих наборов вы собрать не сможете.

Наборы мастер Arduino и книжная серия «Дерзай!» выглядят на фоне сбалансированных наборов, о которых я написал выше, очень печально. Здесь нет выстроенной программы от простого к сложному, следуя которой вы незаметно и не теряя интереса, узнаёте сложные вещи. Книги больше напоминают справочники с некоторым набором экспериментов. Здесь чувствуется, что книга была написана и издана сначала, а уже потом был сформирован набор. Во всех наборах частично не хватает деталей для проведения тех или иных экспериментов, описанных в книге. В общем, если вы, например, хотите научить своего ребёнка работать с платформой Arduino, то с помощью таких наборов, вы рискуете быстро отбить желание вообще когда-либо даже смотреть в сторону робототехники. Такие наборы можно рекомендовать только тем, кто уже знаком с платформой Arduino и хочет приобрести комплект деталей и книгу для самостоятельного изучения.

Tags: Обзоры роботов Arduino IDE Arduino

Добавить комментарий


Защитный код
Обновить
