Squishy Circuits – первое знакомство с электрическими цепями для детей

Автор: Alex. Опубликовано в Копилка . просмотров: 2011

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


Совместить знакомство детей с электрическими цепями и лепку из теста можно очень просто, используя цветное проводящее и изолирующее тесто. Заменить провода тестом пришла в голову американке ЭннМэри Томас. Эта идея быстро завоевала популярность после демонстрации на конференции TED в 2011 году. Изобретённое тесто получило название Squishy Circuits. Приготовить его можно самостоятельно, или можно дождаться появления в продаже готовых наборов. Но обо всём по порядку.

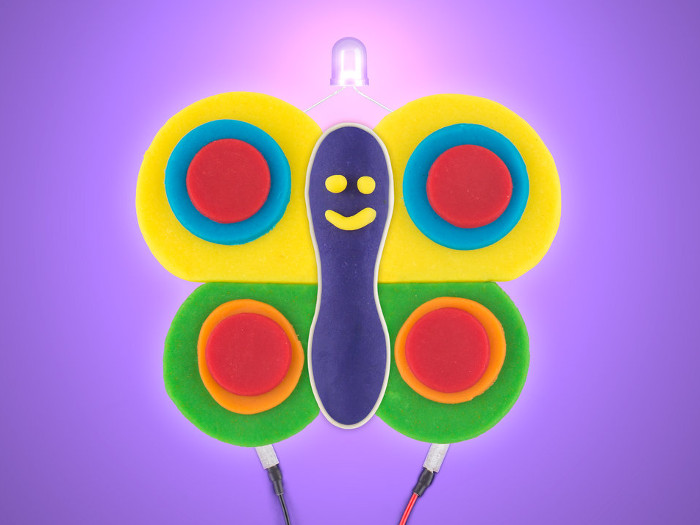

Бабочка из теста Squishy Circuits

Итак, что же придумала ЭннМэри Томас? Представьте два вида теста: тесто проводящее электричество и тесто – изолятор. Вы лепите из пластилина фигурку или аппликацию, разделяя пластилином-изолятором плюсовую часть фигурки от минусовой. После лепки втыкаете светодиоды, моторчики, пищалки и другие электрические штуковины контактами в проводящий пластилин, конечно же, плюс – к плюсу, минус – к минусу. Затем подключаете питание и получаете удовольствие от своего интерактивного творения.

Чтобы понять, что вы сможете сделать, нужно посмотреть примеры. Первый пример – это бабочка на картинке сверху. Это самый простой пример. Белое тесто на картинке – это изолятор.

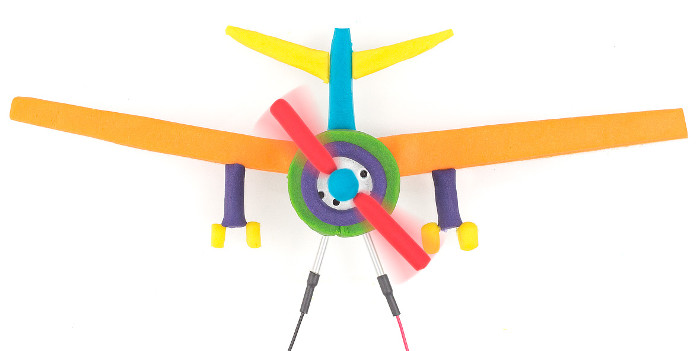

Вот пример с мотором:

Самолёт из теста Squishy Circuits

Вот пример с мотором и светодиодом:

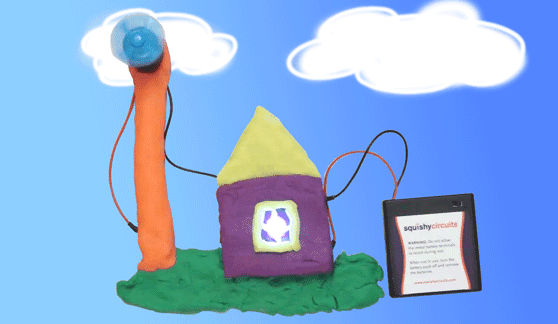

Ветряк и домик из теста Squishy Circuits

А вот видеоинструкция, где показано, как сделать 3 маленьких проекта:

В общем, думаю с фантазией у читателей всё в порядке, поэтому пойдём дальше и разберёмся, как можно сделать такое тесто дома и можно ли его приобрести.

Рецепт проводящего теста

Рецепт проводящего теста Squishy Circuits

Ингредиенты:

        • 1½ чашки (355 мл) муки;
        • 1 чашка (237 мл) воды;
        • ¼ чашка (59 мл) соли;
        • 3 ст.л. (44 мл) винного камня;
        • 1 ст.л. (15 мл) растительного масла;
        • По желанию: пищевой краситель.

По шагам:

1. Смешайте воду, 1 чашку муки, соль, винный камень, растительное масло и краситель (если используете) в кастрюле среднего размера.

 Смешайте воду, 1 чашку муки, соль, винный камень, растительное масло и краситель (если используете) в кастрюле среднего размера

2. Варите на среднем огне, постоянно помешивая. Смесь загустеет, и начнут образовываться комки.

Варите на среднем огне, постоянно помешивая. Смесь загустеет, и начнут образовываться комки

3. Продолжайте нагревание и перемешивание, пока смесь не образует форму шара и не отлипнет от краёв кастрюли.

Продолжайте нагревание и перемешивание, пока смесь не образует форму шара и не отлипнет от краёв кастрюли

4. Выньте тесто на посыпанную мукой поверхность. Будьте осторожны, тесто очень горячее.

Выньте тесто на посыпанную мукой поверхность

5. Дайте тесту остыть несколько минут, а затем замесите оставшуюся муку до нужной консистенции.

Дайте тесту остыть несколько минут, а затем замесите оставшуюся муку до нужной консистенции

Полученное тесто можно хранить в герметичном контейнере или полиэтиленовом пакете в течении нескольких недель.

Во время хранения вода из теста может конденсироваться внутри контейнера. Это нормально. Перемешайте тесто, после того как достали его из контейнера, где оно хранилось.

Рецепт изолирующего теста

Рецепт изолирующего теста Squishy Circuits

Ингредиенты:

        • 1½ чашки (355 мл) муки;
        • ½ чашки (118 мл) сахара;
        • 3 ст.л. (44 мл) растительного масла;
        • ½ чашка (118 мл) деионизированной (или дистиллированной) воды (важно: вы можете использовать обычную водопроводную воду, но электрическое сопротивление такого теста будет ниже);
        • По желанию: пищевой краситель.

По шагам:

1. Отложите пол стакана муки, чтобы использовать позже. Смешайте оставшуюся муку, сахар, пищевой краситель (если используете) и масло в кастрюле или большой миске.

Отложите пол стакана муки, чтобы использовать позже. Смешайте оставшуюся муку, сахар, пищевой краситель (если используете) и масло в кастрюле или большой миске

2. Добавьте небольшое количество воды (около 1 ст.л.) и перемешивайте, пока вода не впитается. Повторяйте этот шаг, пока не начнут образовываться большие комки.

Добавьте небольшое количество воды (около 1 ст.л.) и перемешивайте, пока вода не впитается. Повторяйте этот шаг, пока не начнут образовываться большие комки

3. Выложите тесто на поднос, собирая его в один комок.

Выложите тесто на поднос, собирая его в один комок

4. Добавляйте маленькие порции муки и воды, чтобы получить тестоподобную пластичную консистенцию.

Добавляйте маленькие порции муки и воды, чтобы получить тестоподобную пластичную консистенцию

Хранить готовое изолирующее тесто нужно точно так же как и проводящее тесто.

Поговорим о цветах

Хоть пищевой краситель никак не влияет на свойства теста, рекомендуется оставлять изолирующее тесто белого цвета, чтобы можно было легко отличать его от проводящего. Однако вы можете отличать тесто по вкусу: проводящее тесто солёное, а изолирующее – сладкое.

Во всех проекта на сайте Squishy Circuits изолирующее тесто будет только белого цвета, чтобы вы смогли правильно повторить проект дома. Страница проектов пока не заполнена, но она будет здесь. А на странице видео вы сможете посмотреть, как готовить тесто, некоторые объяснения как это всё работает и примеры проектов.

Электрическая часть

В качестве электрической части подойдут любые электронные конструкторы, в том числе многочисленные наборы на базе Arduino. Минимально, вам понадобится питание, например, батарейный блок, провода и светодиоды. Ориентироваться можете на батарейный блок Squishy Circuits, который рассчитан на 4 батарейки AA. Вот обучающее видео для начинающих:

Также вам пригодится информация о сопротивлении проводящего теста: каждый сантиметр цилиндра скатанного из проводящего теста диаметром 1 см даёт сопротивление равное примерно 80 Ом. Т.е. чем длиннее вы будете делать колбаску, через которую идёт ток, тем тусклее будет гореть светодиод.

Наборы Squishy Circuits

Самые ленивые могут обратить внимание на наборы, в которых уже есть готовое тесто и электроника. На сервисе Kickstarter запущена кампания по сбору средств на изготовления как раз таких наборов. Здесь есть маленькие и большие наборы, стоимостью от 8 до 50 долларов.

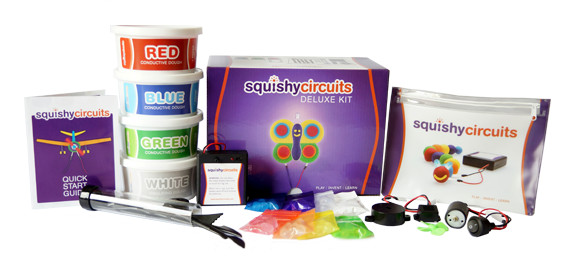

Набор Squishy Circuits

К сожалению, здесь нет доставки в Россию, поэтому я не буду подробно освещать эту кампанию, тем более что тесто можно сделать самостоятельно, а подходящую электронику можно найти в магазинах.
